ЧЕРВЯЧНЫЙ ПЕРФОРИРОВАННЫЙ

ХОМУТ ЧЕРВЯЧНЫЙ ПЕРФОРИРОВАННЫЙ NOVA

КРАТКОЕ ОПИСАНИЕ ТЕХНИЧЕСКИХ СВОЙСТВ:

Червячные хомуты соответствуют стандартам DIN 3017 и TS 12091

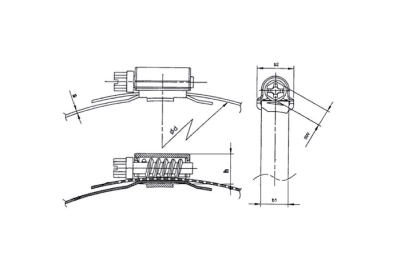

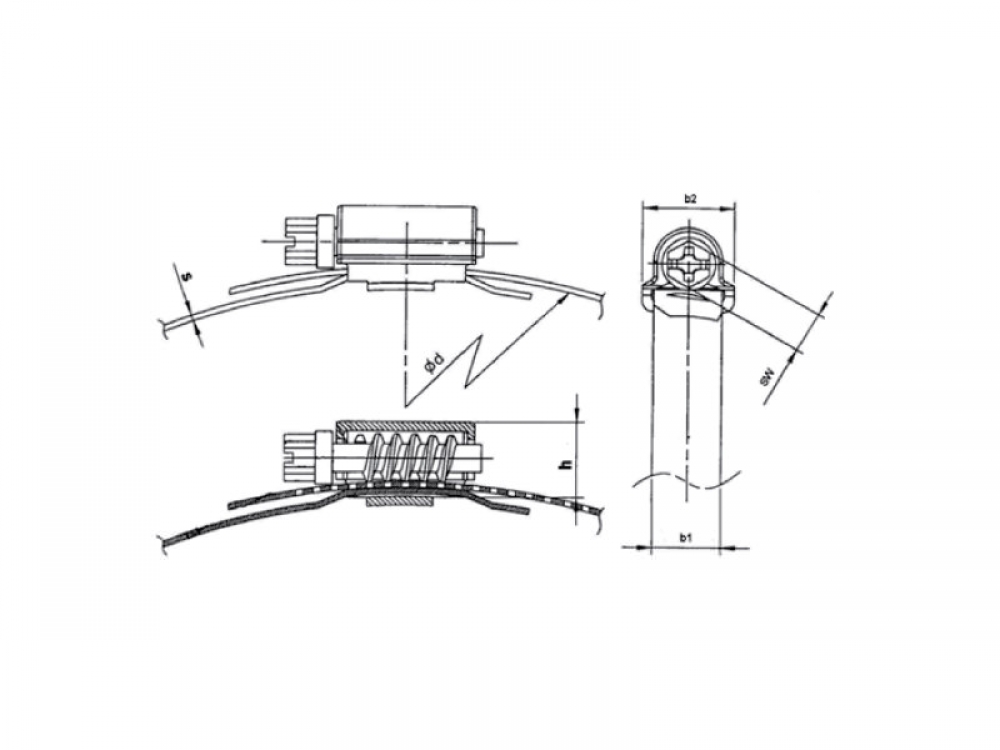

ЧЕРВЯЧНЫЙ ХОМУТ И ЗАМОК

Нормативные стандарты

DIN 1623, Часть 2 - Холоднокатаные листы и полосы из стали
DIN EN 10130:1999 - Прокат холодный плоский из низкоуглеродистой стали для холодной штамповки

ТИПЫ ЛЕНТОЧНЫХ ХОМУТОВ

W1 - перфорированный ленточный хомут
Ширина ленты 8,5-10 мм
Безопасность - завальцованые кромки ленты предотвращают повреждения закрепленного шланга

ВИНТ

Нормативный стандарт

DIN EN 10263, сорт CQ 15 -Прутки, полосы и проволока стальные для холодной высадки и холодной экструзии
Ширина сечения головки винта (SW) составляет 7 мм во всех продуктах

ШИРИНА 8,5 MM
Код	Диаметр		В коробе шт.	Момент затяжки		Толщина покрытия мин μм
Код	Ø mm	Ø дюйм	В коробе шт.	Мин. Нм	Макс. (расч.)	8
HR085W1-008012-103	8 - 12	5/16 - 1/2	1000/50	2,5	5,5	8
HR085W1-010016-103	10 - 16	3/8 - 5/8	1000/50	2,5	5,5	8
HR085W1-012020-103	12 - 20	1/2 - 3/4	1000/50	4	6	8
HR085W1-013019-103	13 - 19	1/2 - 3/4	1000/50	4	6	8
HR085W1-0160-103	16 - 25	5/8 - 1	1000/50	4	6	8
ШИРИНА 10 MM
HR010W1-019026-103	19 - 26	3/4 - 1 1/3	1000/50	5	8,5	8
HR010W1-020032-103	20 - 32	3/4 - 1 1/4	1000/50	5	8,5	8
HR010W1-023035-103	23 - 35	8/9 - 1 1/4	800/50	5	8,5	8
HR010W1-025040-103	25 - 40	1 - 1 5/8	700/50	5	8,5	8
HR010W1-028048-103	28 -48	1 3/32 - 1 7/8	600/50	5	9,5	8
HR010W1-030045-103	30 - 45	1 1/16 - 1 3/4	600/50	5	9,5	8
HR010W1-032050-103	32 - 50	1 1/4 - 2	600/50	5	9,5	8
HR010W1-040060-103	40 - 60	1 5/8 - 2 3/8	400/50	5	9,5	8
HR010W1-044064-103		1 3/4 - 2 1/2	400/50	5	9,5	8
HR010W1-050070-103	50 - 70	2 - 2 3/4	400/50	5	8,5	8
HR010W1-060080-103	60 - 80	2 3/8 - 3 1/8	300/50	5	8,5	8
HR010W1-070090-103	70 - 90	2 3/4 - 3 1/2	100	5	8,5	8
HR010W1-080100-103	80 - 100	3 1/8 - 4	100	5	8,5	8
HR010W1-090110-103	90 - 110	3 1/2 - 4 3/8	100	5	8,5	8
HR010W1-100120-103	100 - 120	4 - 4 3/4	50	5	8,5	8
HR010W1-110130-103	110 - 130	4 3/8 - 5 1/8	50	5	8,5	8

ТИПЫ ВИНТОВ
Головка винта	W1		W1
SW 7	Головка с крестообразным шлицем		Под заказ -головка со шлицем под отвертку

ДАННЫЕ ОБ ИСПЫТАНИЯХ В СОЛЕВОЙ КАМЕРЕ
Хомуты	Цвет		Коррозионная устойчивость
Стандартный	Светло-синий		мин. 72

Червячные хомуты TORK проходят испытания в солевой камере в соответствии со стандартом ASTM B117
В покрытии замыкающих элементов не используется хром 6
